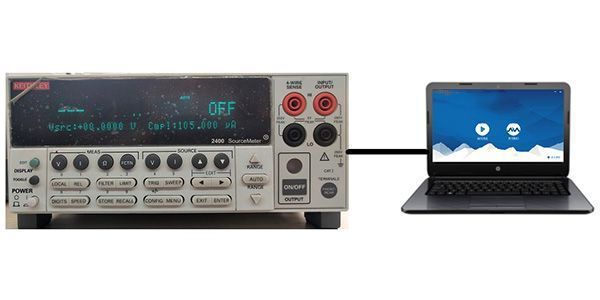

产品简介 源表程控软件系统用于实现吉时利源表的上位机控制功能，通过在软件上的相应操作，控制源表进行配置或者测量，同时可以对测量的数据和图形进行保存。 源表程控软件系统由计算机和源表组成，通过计算机实现源表的控制，进行相应的配置后，使用源表测量相应参数，并进行保存和导出。系统组成如图所示。
产品特点 l 系统提供连接仪器和模拟仪器两种模式，既可以进行仪器连接并进行测试，也可以模拟不同型号的吉时利源表进行软件功能的查看； l 系统兼容吉时利源表中2400系列和2600系列的单通道源表； l 系统为源表提供USB、RS232、LAN或者GPIB的连接方式； l 系统可对连接在电脑上的仪器进行检测并显示型号和序列号； l 系统可实时显示源表测试到的数据，同时进行图形绘制； l 系统可进行运行测试历史记录的查询，同时可切换到任意运行测试进行配置信息、测试数据和图形的查看； l 系统可实现配置信息、测试数据和图形的导出，配置信息和测试数据可选择CSV格式或者Excel格式导出。 产品结构 软件整体分为连接仪器和模拟仪器模块，每个模块下又分为参数配置、数据显示、趋势图显示和文件导出，如图所示。

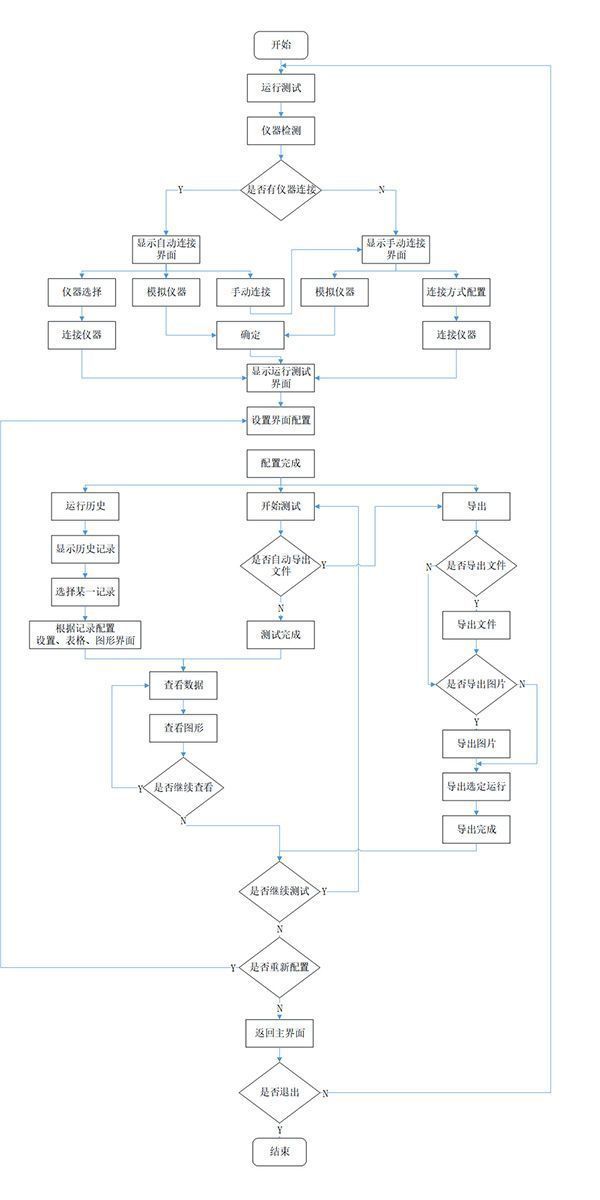

软件的使用流程如图所示：
运行环境 软件环境 l Windows7及以上操作系统； l NI-VISA驱动； l sqlite数据库。 硬件环境 l 电脑CPU要求：双线程，2GHz主频以上； l 电脑内存要求：2GB及以上； l 电脑硬盘要求：50GB及以上。 |
